當前位置：首頁>產品目錄>方箱方筒系列>劃線方箱

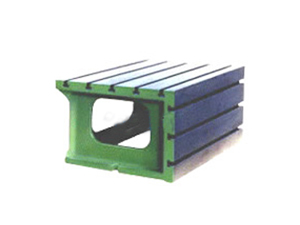

劃線方箱

劃線方箱也叫做劃線方筒，是用鑄鐵或鋼材制成的具體6個工作面的空腔正方體，其中一個工作面上有V型槽。（也可加工T型槽。可按用戶需要求加工定做）方箱。

產地：河北省>泊頭市

供應商：河鑄

技術咨詢熱線：18831760507

劃線方箱詳細內容介紹INFORMATION

劃線方箱是用鑄鐵或鋼材制成的具體6個工作面的空腔正方體，其中一個工作面上有V型槽。（也可加工T型槽。可按用戶需要求加工定做）方箱。用于鉗工立體劃線和機械零件的平行度、垂直度的測量和檢驗。
按JB/T3411.56-99標準制造，材料HT200，用于零部件平行度、垂直度的檢驗和劃線，劃線方箱用于檢驗或劃精密工件的任意角度線。
檢定的環境條件：常溫、常濕。2、方箱各工作面不得有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆，棱邊倒角。

檢定方法：對于邊長為315mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口形直尺放在量塊工作面上，然后在其各被檢點處用量塊試塞，當量塊組剛剛塞入時的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向、橫向和對角線方向的幾個截面上進行。在測得的各個位置的直線中誤差方向一致時取其大值，為該受檢面平面的平面度。

檢驗平板參數表：

規格mm	工作面的平面度			工作面的垂直度、平行度及 V型槽對底面和側面的平行度
	精度等級um
	1	2	3		1	2	3
100	3.5	7	15		7	15	30
150	4	9	17		8	18	35
200	4.5	10	20		9	20	40
250	5	11	22		10	22	45
300	5.5	12	25		11	25	50
350	6	13	27		12	27	55
400	6.5	15	30		13	30	60
500	8	17	35		15	35	70
