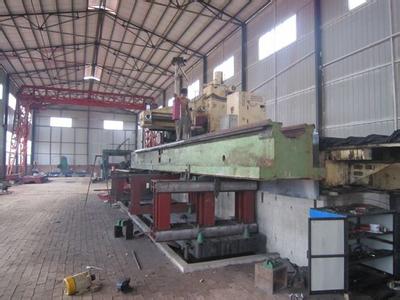

數控車床床身要求鑄鐵牌號：灰鑄鐵HT300。硬度190~255HBW。金相組織為細片狀珠光體98%，石墨為細小片狀石墨A型分布，磷共晶含量 < 2%。

  化學成分（質量分數）選擇：C2.9%~3.2%，Si1.2%~1.6%，Mn0.9~1.2%，P < 0.2%，S ≦ 0.12%。

  采用熔煉爐類型：兩排大間距酸性冷風沖天爐，爐內碳增加10%，硅燒損20%，錳燒損25%，硫增加60%，磷不變。

  鐵液出爐溫度1440~1480 ℃ ，爐前控制三角試片白口加麻口組織，孕育后控制三角試片白口寬度為5~8mm。

• 如何判斷機床床身鑄件的質量
• 電渣重熔錠模介紹
• 鑄造陽極板模具陽極模知識介紹
• 雙開鋼錠模預熱時間一般多久
• 如何選擇適合的雙開鋼錠模
